着色与效果

一、Shader：颜色从哪来

Paint 有一个 color 属性，设置后整个绘制区域变成那个颜色——这在画单色图形时够用，但现实需求远不止于此。渐变、图像纹理、两种颜色叠加……靠一个 color 字段做不到。

解决这个问题的思路是把颜色决策从 Paint 里抽离出来，变成一个独立对象，可以随时换掉。这就是 Shader 的角色：接管 Paint 的颜色输出。

设置了 Shader 之后，Paint.color 不再起作用，颜色完全由 Shader 决定。但有一个例外：Paint.alpha 仍然有效，它作为全局调光器叠在 Shader 输出之上：

最终颜色 = shader_output × paint.alpha

这个设计让颜色逻辑和绘制逻辑彻底分开——同一个 Shader 可以被任意多个 Paint 复用，也可以在运行时动态切换。

五种 Shader 类型

纯色 Shader

auto shader = Shader::MakeColorShader(Color::FromRGBA(66, 133, 244, 255));
paint.setShader(shader);

单独用意义不大，常见于 MakeBlend 组合中。

图像 Shader

auto shader = Shader::MakeImageShader(image,
    TileMode::Repeat, TileMode::Repeat, SamplingOptions{});
paint.setShader(shader);
canvas->drawRect(Rect::MakeWH(400, 300), paint);

图像纹理平铺，TileMode 控制超出边界时的行为（下面专门讲）。

渐变 Shader

四种渐变，分别对应不同的空间分布方式：

类型	工厂方法	形状
线性渐变	`MakeLinearGradient(start, end, colors, positions)`	沿直线
径向渐变	`MakeRadialGradient(center, radius, colors, positions)`	从圆心向外
锥形渐变	`MakeConicGradient(center, startAngle, endAngle, colors, positions)`	绕中心点旋转
菱形渐变	`MakeDiamondGradient(center, radius, colors, positions)`	从中心到菱形顶点

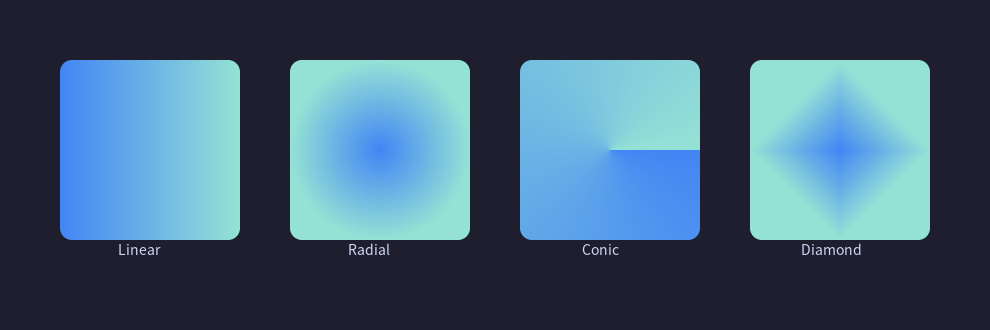

四种渐变效果对比

positions 参数可以为空（颜色均匀分布），不为空时必须从 0 开始、以 1 结束，且严格递增。

// 蓝紫线性渐变矩形
auto shader = Shader::MakeLinearGradient(
    Point::Make(0, 0), Point::Make(300, 0),
    {Color::FromRGBA(66, 133, 244, 255), Color::FromRGBA(170, 0, 255, 255)},
    {});
paint.setShader(shader);
canvas->drawRoundRect(Rect::MakeXYWH(20, 20, 300, 80), 12, 12, paint);

混合 Shader（MakeBlend）

把两个 Shader 用 BlendMode 叠在一起：

// image texture + orange tint with Multiply blend
auto imgShader = Shader::MakeImageShader(photo, TileMode::Clamp, TileMode::Clamp);
auto tintShader = Shader::MakeColorShader(Color::FromRGBA(255, 140, 0, 160));
auto blended = Shader::MakeBlend(BlendMode::Multiply, imgShader, tintShader);
paint.setShader(blended);
canvas->drawRect(rect, paint);

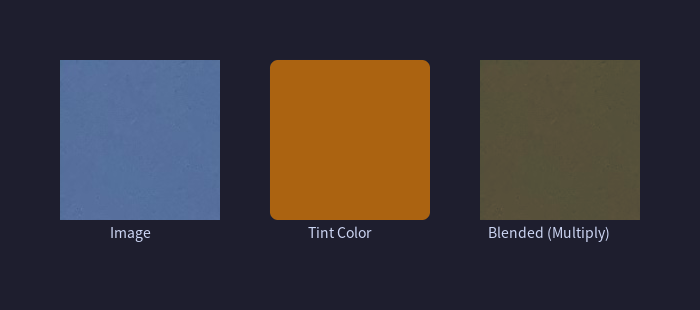

Shader 混合效果

TileMode：越界了怎么办

渐变和图像 Shader 都有一个"定义范围"，超出这个范围时，TileMode 控制如何填充：

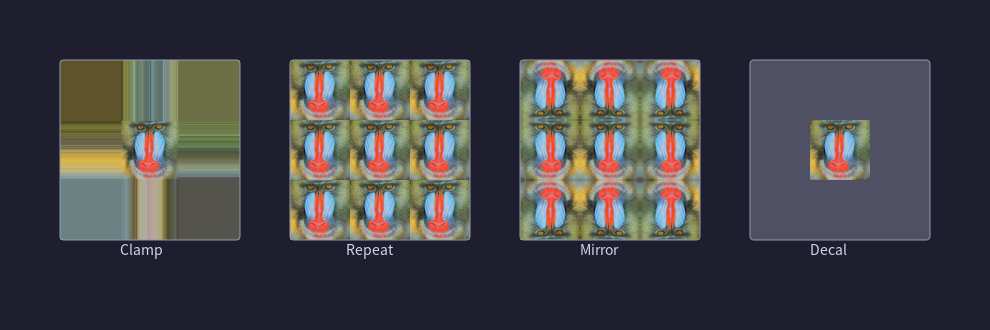

TileMode 对比图

TileMode	效果	典型用途
`Clamp`	边缘颜色向外延伸	大多数情况的默认选择
`Repeat`	无缝平铺重复	图案背景、纹理
`Mirror`	镜像后平铺，视觉更柔和	对称纹理
`Decal`	超出范围完全透明	ImageFilter 边缘处理

二、Filter：对像素做后处理

画出来之后想加模糊、阴影、调色……这些是对"已经产生的像素"做二次处理，靠 Shader（颜色来源）做不到。

后处理分三个层次，作用对象不同，开销也不同：

ImageFilter — 对整张离屏图像做处理，最重，但能做最复杂的效果
ColorFilter — 逐像素颜色变换，不需要离屏缓冲，轻量
MaskFilter — 对绘制形状的 alpha 通道做变换，控制哪些像素被绘制

ImageFilter：离屏图像级处理

设置了 ImageFilter 的 Paint，绘制流程会多一个离屏 pass：

绘制内容 → 离屏纹理 → ImageFilter 处理 → 写入目标画布（应用 BlendMode）

这就是 ImageFilter 开销比其他两种高的原因——多了一次 GPU roundtrip。但它能做到其他方式做不到的效果。

内置的 ImageFilter：

类型	工厂方法	说明
高斯模糊	`Blur(blurX, blurY, tileMode)`	最常用
投影阴影	`DropShadow(dx, dy, blurX, blurY, color)`	阴影 + 原内容
仅投影阴影	`DropShadowOnly(...)`	只有阴影，无原内容
内阴影	`InnerShadow(dx, dy, blurX, blurY, color)`	向内的阴影
仅内阴影	`InnerShadowOnly(dx, dy, blurX, blurY, color)`	只有内阴影，无原内容
颜色滤镜包装	`ColorFilter(colorFilter)`	把 ColorFilter 升级为 ImageFilter
自定义	`Runtime(effect)`	RuntimeEffect 自定义 GPU 着色
串联	`Compose(inner, outer)` 或 `Compose(filters)`	先执行 inner 再执行 outer；vector 版本按顺序依次执行

// 投影阴影示例
auto shadow = ImageFilter::DropShadow(4, 8, 12, 12,
    Color::FromRGBA(0, 0, 0, 120));
paint.setImageFilter(shadow);
canvas->drawRoundRect(cardRect, 16, 16, paint);

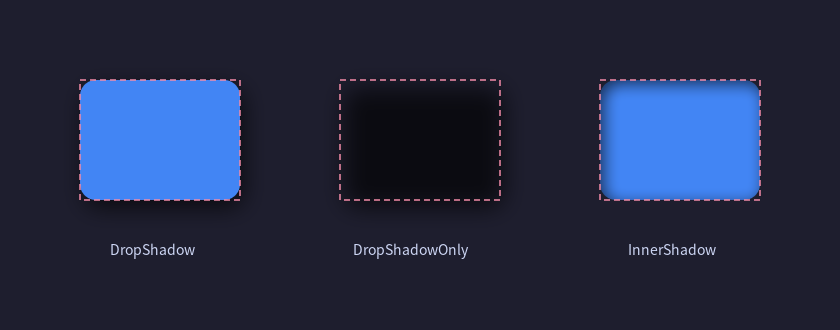

投影阴影效果

// 毛玻璃：模糊 + 白色调色叠加
auto blur = ImageFilter::Blur(20.0f, 20.0f, TileMode::Clamp);
auto tint = ImageFilter::ColorFilter(
    ColorFilter::Blend(Color::FromRGBA(255, 255, 255, 40), BlendMode::SrcOver));
auto frostGlass = ImageFilter::Compose(blur, tint);
paint.setImageFilter(frostGlass);
canvas->drawRect(glassRect, paint);

ColorFilter：不需要离屏的逐像素调色

ColorFilter 在不分配离屏纹理的情况下，对每个像素做颜色变换——性能远好于 ImageFilter，适合调色类需求。

类型	工厂方法
混合叠色	`Blend(color, mode)`
颜色矩阵	`Matrix(4×5 array)`
亮度提取	`Luma()`
Alpha 阈值	`AlphaThreshold(threshold)`
串联	`Compose(inner, outer)`

颜色矩阵是最灵活的方式：4×5 矩阵对 [R, G, B, A] 做线性变换：

R' = a00*R + a01*G + a02*B + a03*A + a04
G' = a10*R + ...
B' = ...
A' = ...

灰度化示例（ITU-R BT.601 亮度权重）：

std::array<float, 20> grayMatrix = {
    0.299f, 0.587f, 0.114f, 0, 0,
    0.299f, 0.587f, 0.114f, 0, 0,
    0.299f, 0.587f, 0.114f, 0, 0,
    0,      0,      0,      1, 0
};
paint.setColorFilter(ColorFilter::Matrix(grayMatrix));

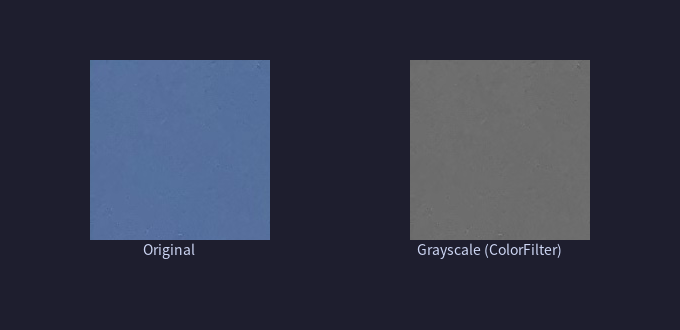

灰度化效果对比

MaskFilter：改变绘制形状的 alpha

MaskFilter 不改变颜色，而是在绘制前对形状的 alpha 通道做变换——控制哪些像素最终被绘制。

// 径向渐变蒙版：中心不透明，边缘渐透明
auto radialShader = Shader::MakeRadialGradient(
    center, radius,
    {Color::FromRGBA(0, 0, 0, 255), Color::FromRGBA(0, 0, 0, 0)}, {});
paint.setMaskFilter(MaskFilter::MakeShader(radialShader));
canvas->drawSimpleText("Hello", 0, 0, font, paint);

MaskFilter 径向渐变蒙版

串联的执行顺序

ImageFilter::Compose(inner, outer) 执行顺序是先 inner，再 outer。也支持 Compose(vector) 按数组顺序依次执行：

// blur first, then add drop shadow
auto blur = ImageFilter::Blur(3, 3);
auto shadow = ImageFilter::DropShadow(10, 10, 8, 8, Color::Black());
auto combined = ImageFilter::Compose(blur, shadow);

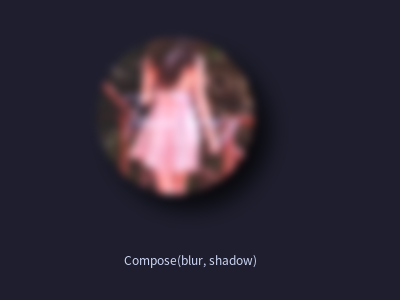

Compose 串联效果

三、PathEffect：绘制前改变路径形状

有时候想要的不是"画一条直线"，而是"画一条虚线"；不是"画一个星形"，而是"画一个圆角星形"；不是"画完整路径"，而是"只画路径的前 60%"。这些需求都是在绘制之前改变路径形状。

PathEffect 在绘制之前变换路径，变换后的路径才交给 Paint 绘制。因为不涉及离屏渲染，开销比 ImageFilter 低得多。注意：PathEffect 不属于 Paint 体系，而是通过 Shape::ApplyEffect(shape, effect) 独立应用到 Shape 上。

MakeDash：虚线

float intervals[] = {12.0f, 6.0f};  // [实线长度, 空白长度, ...]

// 普通虚线：首尾可能出现残缺的半截虚线段
auto dash = PathEffect::MakeDash(intervals, 2, 0.0f);

// adaptive=true：自动微调每段间隔，使首尾对齐，不出现残缺
auto adaptiveDash = PathEffect::MakeDash(intervals, 2, 0.0f, true);

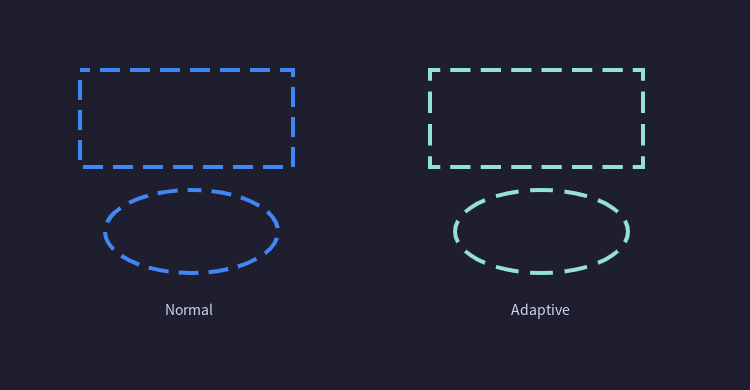

MakeDash 对比图

phase 参数控制起始偏移量（对虚线动画有用）。adaptive 模式会按路径总长度自动调整间隔比例，让首段和尾段都是完整的虚线段——dash 和 gap 均等比缩放，不是单独拉伸 gap。

MakeCorner：路径圆角化

// round all corners of any path (star, polygon, etc.)
auto corner = PathEffect::MakeCorner(16.0f);
auto shape = Shape::ApplyEffect(Shape::MakeFrom(starPath), corner);
canvas->drawShape(shape, paint);

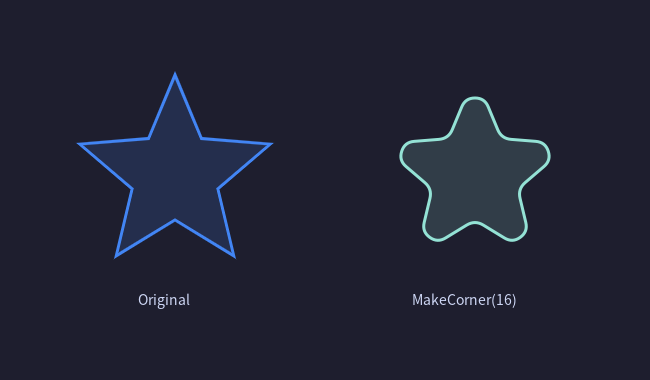

MakeCorner 效果

radius 控制圆角半径，越大圆角越明显。对复杂路径同样有效——所有尖角都会被圆化。

MakeTrim：路径裁剪

MakeTrim 最典型的用途是路径描绘动画：让 end 从 0 动画到 1，路径从头到尾逐渐出现：

float progress = 0.6f;  // 0~1, driven by animation
auto trim = PathEffect::MakeTrim(0.0f, progress);
auto shape = Shape::ApplyEffect(Shape::MakeFrom(circlePath), trim);
canvas->drawShape(shape, paint);

start 和 end 都支持超出 [0,1] 范围（循环），当 end < start 时路径方向反转。

四、完整处理顺序与选型

Paint 上的处理顺序

同一个 Paint 设置了多种效果时，处理顺序固定：

原始绘制内容
  ↓ 绘制 → MaskFilter（控制 alpha 形状）
          → ColorFilter（逐像素调色）
离屏纹理
  ↓ ImageFilter（图像级后处理）
最终图像 → BlendMode 合成到画布

注意：PathEffect 不在 Paint 处理管线中。PathEffect 通过 Shape::ApplyEffect 在绘制前独立处理路径形状，变换后的 Shape 再交给 canvas->drawShape(shape, paint) 绘制。

选型速查

需求	推荐方案
渐变 / 图像纹理 / 颜色叠加	Shader
路径形状变换（虚线/圆角/动画裁剪）	PathEffect
颜色调整（灰度/色调/亮度）	ColorFilter
软边缘 / 形状渐隐	MaskFilter
阴影 / 模糊 / 复杂后处理	ImageFilter
完全自定义 GPU 着色	RuntimeEffect → `ImageFilter::Runtime`

注意事项

ImageFilter::Compose 链越长，GPU pass 越多，上线前用帧分析工具测一下
PathEffect 先改变路径，再描边——不是先描边再变形路径
saveLayer 本身就分配离屏纹理；saveLayer 内再加 ImageFilter 不会双倍分配，但要避免多层 saveLayer 嵌套
ColorFilter 和 MaskFilter 可以在不分配离屏纹理的情况下运行，如果只需要调色或软边缘，优先选这两个而不是 ImageFilter
