Image 是 tgfx 中代表二维像素数组的最高层级抽象，也是绘图流水线中最核心的内容载体。

在现代图形引擎中，像素数据的流动极其频繁。Image 的设计动机在于屏蔽底层存储的多样性（无论像素是在磁盘、CPU 内存还是 GPU 显存中），并提供高性能的并发能力。

不可变性 (Immutable)：一旦创建，其尺寸、内容、色彩空间均不可更改。这种设计消除了状态竞争，使得同一个 Image 对象可以被多个 Canvas 同时绘制。
线程安全 (Thread-safe)：由于不可变特性，Image 可以在任何线程被传递和访问，无需外部加锁。
延迟解码 (Lazy Decoding)：Image 在创建时通常只是一个"元数据记录"，真正的解码动作（IO 读取、压缩包解压）会推迟到该图像首次被提交给 GPU 绘制或显式调用 makeDecoded() 时。

1. 图像创建方式

根据应用场景的性能和内存需求，你可以从以下路径创建 Image：

1.1 从文件路径 / 编码数据 (推荐用于 UI)

MakeFromFile(path)：建立一个文件引用。
MakeFromEncoded(data)：包装内存中的 PNG/JPG/WebP 字节流。
协作说明：这些 API 调用是轻量的，因为它们不会立即触发像素解码。
性能注意：若在渲染帧循环中直接调用此方法并立即绘制，IO 和解码开销可能会导致首帧掉帧。建议在预加载阶段提前准备。

代码示例：

// Load from file path (lazy decoding)
auto image = Image::MakeFromFile("photo.png");

// Load from encoded memory data
auto data = Data::MakeWithCopy(buffer, size);
auto image2 = Image::MakeFromEncoded(data);

1.2 从 Bitmap / NativeImage (内存共享)

MakeFrom(Bitmap)：包装 CPU 端像素数据。
MakeFrom(NativeImage)：包装系统原生对象（Android Bitmap 或 Apple CGImage）。
内存逻辑：Image 会共享底层的像素内存。若原始 Bitmap 随后被修改，Image 会通过 写时拷贝 (COW) 机制自动克隆一份内存副本，以确保持有内容的一致性。

代码示例：

// Wrap a Bitmap (COW shared)
Bitmap bitmap(200, 200);
// ... fill pixels ...
auto image = Image::MakeFrom(bitmap);

1.3 从原始像素数据

MakeFrom(ImageInfo, Data)：直接从原始像素字节数据创建 Image。调用者需要确保像素数据在 Image 的整个生命周期内保持不变。
应用场景：适用于已经在内存中准备好像素数据的场景，例如从自定义解码器或算法生成的像素。

代码示例：

auto info = ImageInfo::Make(256, 256, ColorType::RGBA_8888);
auto pixels = Data::MakeWithCopy(rawPixelBuffer, info.byteSize());
auto image = Image::MakeFrom(info, pixels);

1.4 从 HardwareBuffer (高性能零拷贝)

MakeFrom(HardwareBuffer, ColorSpace)：从单平面硬件缓冲区创建（RGB 格式）。
MakeFrom(HardwareBuffer, YUVColorSpace)：从多平面硬件缓冲区创建（YUV 格式）。
动机：这是处理视频帧和相机预览的最高效方式，数据直接在显存中流动，规避了昂贵的 CPU-GPU 搬运成本。
平台映射：Android AHardwareBuffer、iOS/macOS CVPixelBuffer、Windows ID3D11Texture2D。

1.5 从 ImageGenerator (自定义数据源)

MakeFrom(Generator)：通过自定义的 ImageGenerator 子类控制每一帧的像素生成逻辑。
延迟特性：与文件源类似，像素生成会推迟到首次绘制时。适合包装自定义解码器或过程化生成器。

1.6 从 BackendTexture (GPU 纹理包装)

MakeFrom(Context*, BackendTexture, origin, colorSpace)：直接包装现有的 GPU 纹理 ID。调用者必须确保原始纹理在 Image 生命周期内保持有效，Image 不会管理纹理的生命周期。
MakeAdopted(Context*, BackendTexture, origin, colorSpace)：同样包装 GPU 纹理，但 Image 接管所有权——当 Image 销毁时，底层纹理会被自动释放。
origin 参数：ImageOrigin::TopLeft（默认）或 ImageOrigin::BottomLeft，用于指示纹理坐标原点。

代码示例：

// Wrap an existing GPU texture (caller manages lifetime)
auto image = Image::MakeFrom(context, backendTexture, ImageOrigin::TopLeft);

// Adopt an existing GPU texture (Image takes ownership)
auto image2 = Image::MakeAdopted(context, backendTexture);

1.7 从 Picture (矢量绘制命令)

MakeFrom(Picture, width, height, matrix, colorSpace)：将已录制的绘制命令流封装为图像源。
矢量特性：PictureImage 不会立即栅格化，只在绘制时按需渲染所需的区域到临时离屏图像。支持无限缩放而不损失精度。
缓存建议：如果需要缓存全尺寸内容，可对返回的 Image 调用 makeRasterized()。

代码示例：

// Record drawing commands
PictureRecorder recorder;
auto* recordCanvas = recorder.beginRecording();
recordCanvas->drawCircle(200, 150, 100, paint);
auto picture = recorder.finishRecordingAsPicture();

// Create Image from Picture
auto image = Image::MakeFrom(picture, 400, 300);

1.8 从 ImageBuffer

MakeFrom(ImageBuffer)：包装一个已准备好的 ImageBuffer 对象。通常用于从 ImageReader 获取的视频帧或从 Bitmap::makeBuffer() 生成的缓冲区。

2. 协作流程：从加载到渲染

tgfx 的图像处理遵循从资源引用到硬件缓存的清晰链路：

数据源 (File/Encoded) → Image (属性识别) → makeDecoded (预热解码) → Canvas (绘制合成)

3. 图像变换 (make...)

变换操作不会修改原图，而是返回一个新的"逻辑视图"。

3.1 内容裁剪与方向校正

makeSubset(Rect)：逻辑裁剪，返回指定区域的视图。
- 内存注意：子集图像仍会维持对原图全部数据的引用。若需从超大图中提取极小块并释放原图内存，建议配合 makeRasterized() 使用。
makeOriented(Orientation)：基于 EXIF 标签自动校正图像的旋转与镜像方向。如果方向为 TopLeft（默认），则返回原 Image。

3.2 解码与 GPU 优化

makeDecoded(Context*)：核心优化 API。显式触发解码并将纹理上传至特定 GPU 上下文，同时立即调度一个异步解码任务，不会阻塞调用线程。
- 应用场景：在后台线程预热图像，确保在 UI 线程绘制时能够立即可见。
- 智能跳过：如果 Image 已完全解码（isFullyDecoded() 为 true）或已有对应纹理缓存，则直接返回原 Image。
makeMipmapped(enabled)：启用或禁用多级纹理（Mipmap）。开启后，当图像缩小到极小尺寸时能有效抑制闪烁和视觉噪声。
makeTextureImage(Context*)：获取一个由 GPU 纹理支撑的 Image。如果已存在纹理缓存则直接包装返回；否则立即创建纹理。返回后可安全释放原 Image 以减少 CPU 内存占用。

3.3 缩放与栅格化

makeScaled(newWidth, newHeight, sampling)：返回指定尺寸的缩放视图。新 Image 保留原图的 Mipmap 和栅格化状态。
- 如果原 Image 是已栅格化的，缩放后的 Image 也会被栅格化并缓存在新尺寸上。
- 如果原 Image 未栅格化，缩放后的 Image 不会被缓存，每次绘制只渲染所需部分。需要缓存时请调用 makeRasterized()。
makeRasterized()：将逻辑视图（如子集、缩放、Picture 源）栅格化为独立的 GPU 缓存。栅格化后的 Image 拥有独立的纹理资源，不再依赖原图数据。
- 已栅格化的 Image（如直接由 ImageBuffer、ImageGenerator 或 GPU 纹理创建的）调用此方法会直接返回自身。

3.4 滤镜与特殊布局

makeWithFilter(filter, offset, clipRect)：应用 ImageFilter（如模糊、色彩矩阵等）并返回结果图像。滤镜有可能改变图像边界，offset 参数用于记录平移偏移。
makeRGBAAA(displayWidth, displayHeight, alphaStartX, alphaStartY)：特殊布局合成。将同一张图的不同象限合并为带 Alpha 通道的图像，常用于透明视频动效。

4. 绘制方式与采样控制

4.1 绘制 API

drawImage(image, x, y)：最基础的位移绘制。将图像左上角定位到 (x, y)。
drawImage(image, sampling, paint)：支持自定义采样选项的绘制方式。
drawImageRect(image, dstRect)：将整个图像拉伸到目标矩形。
drawImageRect(image, srcRect, dstRect, sampling, paint, constraint)：精准的区域拉伸绘制。从 srcRect 采样，绘制到 dstRect。

代码示例：

auto image = Image::MakeFromFile("photo.png");

// Simple draw at (50, 50)
canvas->drawImage(image, 50, 50);

// Draw with source-to-destination mapping
auto src = Rect::MakeXYWH(0, 0, 100, 100);
auto dst = Rect::MakeXYWH(50, 50, 200, 200);
canvas->drawImageRect(image, src, dst);

4.2 drawAtlas (图集绘制)

drawAtlas 利用图集技术，通过 单次绘制调用 (Draw Call) 渲染大量精灵 (Sprites)，是粒子系统和高性能 UI 组件的首选。

void drawAtlas(std::shared_ptr<Image> atlas,
               const Matrix matrix[],    // Each sprite's transform
               const Rect tex[],         // Source rectangle in atlas for each sprite
               const Color colors[],     // Optional per-sprite tint color (nullptr to skip)
               size_t count,             // Number of sprites
               const SamplingOptions& sampling = {},
               const Paint* paint = nullptr);

atlas：包含所有精灵帧的图集图像。
matrix[]：每个精灵的独立变换矩阵，控制位置、旋转、缩放。
tex[]：每个精灵在图集中的源矩形区域。
colors[]：可选的逐精灵着色数组。传入 nullptr 时不着色。
适用场景：粒子特效、弹幕动画、游戏精灵渲染等需要批量绘制大量小图的场景。

4.3 SamplingOptions (采样控制)

SamplingOptions 通过 FilterMode 和 MipmapMode 两个维度控制采样质量：

FilterMode：纹理过滤模式

模式	算法	特点
`Nearest`	邻近采样（最近邻）	性能最高，非整数缩放时产生锯齿，适合像素艺术风格。
`Linear`	双线性过滤（2×2 插值）	默认选择，缩放效果平滑，适合大多数 UI 场景。

Min / Mag 分离控制

SamplingOptions 支持独立设置缩小（min）和放大（mag）时的过滤模式：

// Default: both Linear
SamplingOptions sampling;  // min = Linear, mag = Linear

// Same filter for both
SamplingOptions sampling(FilterMode::Nearest);  // min = Nearest, mag = Nearest

// Different filters for min and mag
SamplingOptions sampling(FilterMode::Linear,   // minFilterMode (shrink)
                         FilterMode::Nearest,  // magFilterMode (enlarge)
                         MipmapMode::Linear);  // mipmapMode

MipmapMode：多级渐远纹理模式

模式	行为	适用场景
`None`	禁用 Mipmap，仅从基础层采样。	图像始终以原始尺寸或接近原始尺寸绘制时。
`Nearest`	从最近的 Mipmap 层级采样。	性能优先的缩小场景。
`Linear`	在两个最近层级之间插值。默认值。	图像缩至极小尺寸时，有效抑制闪烁和锯齿。

注意：Mipmap 模式仅在 Image 启用了 makeMipmapped(true) 后才生效。否则，无论 MipmapMode 设置为何值，实际行为等同于 None。

4.4 SrcRectConstraint (源矩形约束)

在 drawImageRect 中，SrcRectConstraint 控制源矩形边缘的采样行为：

模式	行为
`Fast`	默认。允许在源矩形边界外采样，性能更高。
`Strict`	严格限制在源矩形内采样，禁用 Mipmap。适用于图集拼接场景，防止相邻精灵的像素渗透。

5. 作为 Shader 使用

通过 Shader::MakeImageShader 可将 Image 转化为动态"画笔纹理"，在填充任意形状时提供图像采样。

5.1 TileMode (平铺模式)

模式	行为
`Clamp`	默认。拉伸边缘像素填充超出部分。
`Repeat`	重复平铺图像。
`Mirror`	镜像翻转重复，相邻图像自然无缝衔接。
`Decal`	超出边界返回透明（transparent-black）。

5.2 基础用法

auto image = Image::MakeFromFile("pattern.png");
// Create a repeating image shader
auto shader = Shader::MakeImageShader(image, TileMode::Repeat, TileMode::Repeat);
Paint paint;
paint.setShader(shader);
// Fill any path with the image texture
canvas->drawPath(path, paint);

5.3 局部变换

通过 shader->makeWithMatrix(matrix) 为 Shader 设置独立的变换矩阵，例如在路径填充时对纹理进行旋转或缩放：

auto shader = Shader::MakeImageShader(image, TileMode::Repeat, TileMode::Repeat);
// Rotate the texture pattern by 45 degrees
Matrix matrix = Matrix::MakeRotate(45);
auto rotatedShader = shader->makeWithMatrix(matrix);
Paint paint;
paint.setShader(rotatedShader);
canvas->drawRect(rect, paint);

6. 渲染效果参考

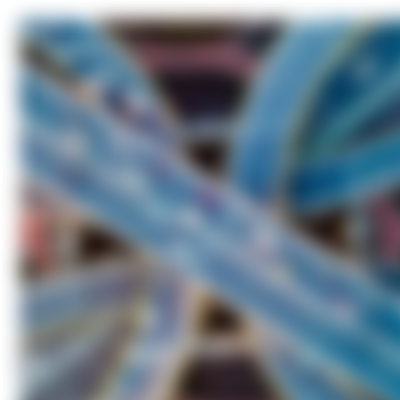

基础变换效果

从大图中提取中心 400×400 子集，应用高斯模糊滤镜后绘制：

auto image = Image::MakeFromFile("bridge.jpg");

// Crop center 400x400 region
float x = static_cast<float>(image->width() - 400) / 2.0f;
float y = static_cast<float>(image->height() - 400) / 2.0f;
auto subset = image->makeSubset(Rect::MakeXYWH(x, y, 400.0f, 400.0f));

// Apply blur filter
auto filter = ImageFilter::Blur(10.0f, 10.0f);
auto filteredImage = subset->makeWithFilter(filter);

// Draw
auto surface = Surface::Make(context, 400, 400);
auto canvas = surface->getCanvas();
canvas->drawImage(filteredImage, 0, 0, SamplingOptions(FilterMode::Linear));

Image Tutorial Result

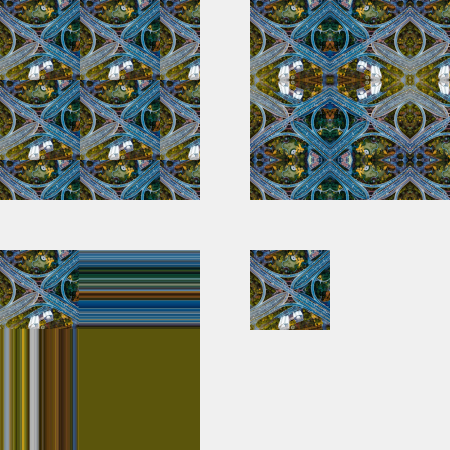

Shader TileMode 对比

将同一张小图作为 Shader 源，分别使用四种 TileMode 填充 200×200 区域（左上 Repeat、右上 Mirror、左下 Clamp、右下 Decal）：

auto tile = image->makeScaled(80, 80, SamplingOptions(FilterMode::Linear));

// Repeat: tiles the image seamlessly
auto repeatShader = Shader::MakeImageShader(tile, TileMode::Repeat, TileMode::Repeat);
paint.setShader(repeatShader);
canvas->drawRect(Rect::MakeWH(200, 200), paint);

// Mirror: alternating flip for seamless edges
auto mirrorShader = Shader::MakeImageShader(tile, TileMode::Mirror, TileMode::Mirror);

// Clamp: stretches edge pixels beyond bounds
auto clampShader = Shader::MakeImageShader(tile, TileMode::Clamp, TileMode::Clamp);

// Decal: transparent beyond bounds
auto decalShader = Shader::MakeImageShader(tile, TileMode::Decal, TileMode::Decal);

Image Shader Tiling

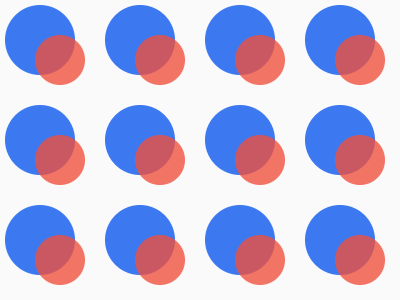

Picture + drawAtlas

通过 PictureRecorder 录制矢量绘制命令，创建为 Image，再使用 drawAtlas 批量绘制 4×3 精灵网格，每个精灵带有不同的着色：

// 1. Record drawing commands into a Picture
PictureRecorder recorder;
auto* recordCanvas = recorder.beginRecording();
Paint circlePaint = {};
circlePaint.setColor(Color::FromRGBA(60, 120, 240, 255));
recordCanvas->drawCircle(40, 40, 35, circlePaint);
circlePaint.setColor(Color::FromRGBA(240, 80, 60, 200));
recordCanvas->drawCircle(60, 60, 25, circlePaint);
auto picture = recorder.finishRecordingAsPicture();

// 2. Create Image from Picture (100x100)
auto pictureImage = Image::MakeFrom(picture, 100, 100);

// 3. Batch draw 12 sprites with drawAtlas
size_t count = 12;
std::vector<Matrix> matrices(count);
std::vector<Rect> texRects(count);
std::vector<Color> colors(count);
auto texRect = Rect::MakeWH(100, 100);
for (size_t i = 0; i < count; ++i) {
    int col = static_cast<int>(i) % 4;
    int row = static_cast<int>(i) / 4;
    matrices[i] = Matrix::MakeTrans(col * 100.0f, row * 100.0f);
    texRects[i] = texRect;
    float t = static_cast<float>(i) / static_cast<float>(count - 1);
    colors[i] = Color::FromRGBA(static_cast<uint8_t>(255 * (1 - t)),
                                static_cast<uint8_t>(200 * t),
                                static_cast<uint8_t>(100 + 155 * t), 255);
}
canvas->drawAtlas(pictureImage, matrices.data(), texRects.data(), colors.data(), count);

Image Picture And Atlas
