Hello2D 示例

通过一个最小的端到端示例，演示 TGFX 的核心渲染流程——创建 Device、获取 Context、创建 Surface、获取 Canvas、绑定 Shader 绘图、提交渲染并将结果保存为图片——在 5 分钟内看到你的第一个渲染结果。

渲染流程概览

渲染流程

完整示例代码

以下示例展示了如何用 TGFX 绘制一个锥形渐变圆角矩形并保存为 PNG 图片。代码分为 8 个步骤：

  1. 创建 Device — 创建 GPU 设备（此处使用 OpenGL 后端），作为与 GPU 交互的入口。
  2. 获取 Context — 从 Device 锁定 GPU 上下文，后续所有渲染操作都通过此上下文进行。
  3. 创建 Surface — 在 GPU 上分配 720×720 的渲染目标，启用 4× MSAA 抗锯齿以获得平滑边缘。
  4. 获取 Canvas — 从 Surface 取得绘图接口，并清空画布为透明背景。
  5. 创建渐变着色器 — 构建 cyan → magenta → yellow → cyan 的锥形渐变，颜色沿角度方向均匀环绕。
  6. 配置画笔并绘制 — 将渐变着色器绑定到 Paint，在 50px 内边距区域内绘制 620×620 的圆角矩形。
  7. 提交渲染 — 调用 flushAndSubmit 将所有绘制指令提交到 GPU 执行。
  8. 读取像素并保存 — 从 Surface 回读渲染结果，编码为 PNG 并写入文件。
#include <filesystem>
#include <fstream>
#include "tgfx/core/Bitmap.h"
#include "tgfx/core/Canvas.h"
#include "tgfx/core/Paint.h"
#include "tgfx/core/Rect.h"
#include "tgfx/core/Shader.h"
#include "tgfx/core/Surface.h"
#include "tgfx/gpu/opengl/GLDevice.h"
#include "tgfx/platform/Print.h"

using namespace tgfx;

static void SaveFile(const std::shared_ptr<Data>& data, const std::string& output) {
  std::filesystem::path path = output;
  std::filesystem::create_directories(path.parent_path());
  std::ofstream out(path, std::ios::binary);
  out.write(reinterpret_cast<const char*>(data->data()),
            static_cast<std::streamsize>(data->size()));
  out.close();
}

int main() {
  // 步骤 1 — 创建 GPU 设备（使用 OpenGL 后端）。
  auto device = GLDevice::Make();
  if (device == nullptr) {
    PrintError("Failed to create the GLDevice!");
    return -1;
  }

  // 步骤 2 — 从 Device 锁定 GPU 上下文。
  auto context = device->lockContext();
  if (context == nullptr) {
    PrintError("Failed to lock the Context!");
    return -1;
  }

  // 步骤 3 — 创建 720x720 的 Surface，启用 4x MSAA 抗锯齿。
  constexpr int SurfaceSize = 720;
  constexpr int ContentSize = 620;
  constexpr int Padding = (SurfaceSize - ContentSize) / 2;
  auto surface = Surface::Make(context, SurfaceSize, SurfaceSize, false, 4);
  if (surface == nullptr) {
    PrintError("Failed to create the Surface!");
    device->unlock();
    return -1;
  }

  // 步骤 4 — 获取 Canvas 并清空画布。
  auto canvas = surface->getCanvas();
  canvas->clear();

  // 步骤 5 — 构建锥形渐变着色器（cyan -> magenta -> yellow -> cyan）。
  Color cyan = {0.0f, 1.0f, 1.0f, 1.0f};
  Color magenta = {1.0f, 0.0f, 1.0f, 1.0f};
  Color yellow = {1.0f, 1.0f, 0.0f, 1.0f};
  auto shader = Shader::MakeConicGradient(
      {ContentSize / 2.0f, ContentSize / 2.0f},  // 中心点
      0, 360,                                     // 角度范围
      {cyan, magenta, yellow, cyan},              // 颜色循环
      {}                                          // 均匀分布
  );

  // 步骤 6 — 配置画笔并绘制圆角矩形（50px 内边距，20px 圆角半径）。
  Paint paint = {};
  paint.setStyle(PaintStyle::Fill);
  paint.setShader(shader);
  canvas->save();
  canvas->translate(Padding, Padding);
  canvas->drawRoundRect(Rect::MakeXYWH(0, 0, ContentSize, ContentSize), 20, 20, paint);
  canvas->restore();

  // 步骤 7 — 将所有绘制指令提交到 GPU 执行。
  context->flushAndSubmit(true);

  // 步骤 8 — 从 Surface 回读像素并保存为 PNG。
  Bitmap bitmap = {};
  bitmap.allocPixels(surface->width(), surface->height());
  auto pixels = bitmap.lockPixels();
  auto success = surface->readPixels(bitmap.info(), pixels);
  bitmap.unlockPixels();
  if (!success) {
    PrintError("Failed to read pixels from Surface!");
    device->unlock();
    return -1;
  }
  auto data = bitmap.encode(EncodedFormat::PNG);
  if (data == nullptr) {
    PrintError("Failed to encode bitmap to PNG!");
    device->unlock();
    return -1;
  }
  SaveFile(data, "out/hello2d.png");
  device->unlock();
  PrintLog("Hello2D image saved to out/hello2d.png");
  return 0;
}

API 速查

步骤API说明
创建 GPU 设备GLDevice::Make()创建 OpenGL 设备，返回 std::shared_ptr<GLDevice>
锁定上下文device->lockContext()获取 GPU 上下文指针，使用完毕后需调用 device->unlock() 释放
创建渲染目标Surface::Make(context, w, h, alphaOnly, sampleCount)在 GPU 上分配画布，sampleCount > 1 启用多重采样抗锯齿
获取绘图接口surface->getCanvas()返回 Surface 持有的 Canvas，生命周期由 Surface 管理
清空画布canvas->clear()重置画布内容（无参数为透明背景）
创建渐变Shader::MakeConicGradient(...)构建锥形渐变着色器，支持多色标与自定义位置
设置画笔paint.setShader(shader)将着色器绑定到画笔
绘制圆角矩形canvas->drawRoundRect(rect, rx, ry, paint)rx / ry 分别为水平和垂直方向的圆角半径
提交到 GPUcontext->flushAndSubmit(syncCpu)刷新并提交所有待处理的绘制指令
回读像素surface->readPixels(info, pixels)将 Surface 渲染结果读取到 CPU 内存
编码图片bitmap.encode(EncodedFormat::PNG)将位图编码为指定格式（PNG / JPEG / WebP）

渐变类型

TGFX 通过 Shader 的静态工厂方法提供四种内置渐变：

类型工厂方法效果
线性渐变Shader::MakeLinearGradient(start, end, colors, positions)沿两点连线方向过渡
径向渐变Shader::MakeRadialGradient(center, radius, colors, positions)从圆心向外扩散
锥形渐变Shader::MakeConicGradient(center, startAngle, endAngle, colors, positions)沿角度方向环绕
菱形渐变Shader::MakeDiamondGradient(center, radius, colors, positions)从中心向菱形顶点扩散

效果预览

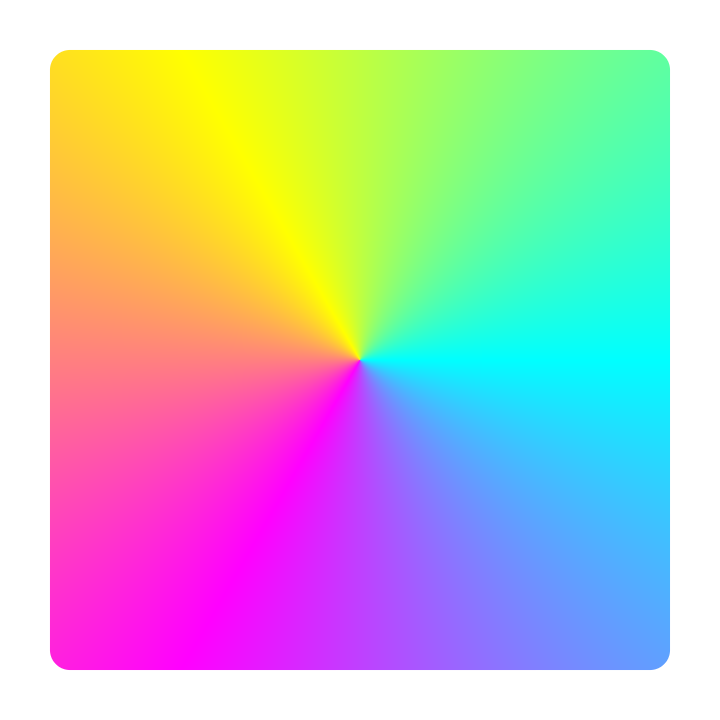

运行示例代码后，将渲染一个 cyan → magenta → yellow 锥形渐变的圆角矩形，与各平台 Hello2D Demo 的 ConicGradient 效果一致：

Hello2D 效果预览

内置 Demo 案例

各平台 Hello2D 项目内置了以下示例，可通过触摸或点击切换：

案例演示内容
ConicGradient锥形渐变填充圆角矩形
ImageWithMipmap带 Mipmap 多级过滤的图片渲染
ImageWithShadow椭圆裁剪 + DropShadow 阴影效果
Layer3DTree3D 透视变换与立方体动画
RichText多字体混排富文本渲染
SimpleLayerTree综合场景：渐变背景 + 圆角图片 + 文字 + 进度条

[!TIP] 更多 API 用法与高级特性请参考 test/ 目录下的测试用例。
