Path Overview

Path 是 2D 矢量图形的基础构建工具。它包含了几何体（Geometry）的轮廓信息，可能为空，也可能由一组描述线条、曲线的曲线命令（Verbs）和控制点（Points）组成。在路径的构建中，tgfx 支持直线（Line）、二次贝塞尔曲线（Quad）、三次贝塞尔曲线（Cubic）以及圆锥曲线（Conic）等多种线型。

同时，Path 本身携带填充规则（Fill Type）属性，支持 Winding（非零环绕规则）、EvenOdd（奇偶规则）及其相应的 Inverse（反转）模式，这决定了在路径发生重叠或自交时，哪些区域被判定为“内部”。

通过调用 Canvas 的 drawPath() 等绘制方法，并结合 Paint 设定的填充（Fill）或描边（Stroke）样式，可以将构建好的 Path 渲染出任意复杂的二维图形。

1. 路径构建 (Path Construction)

Path 由一组连续的曲线命令（PathVerb）和控制点构成，形成一个或多个轮廓（Contour）。每一次 moveTo 都会开启一个新的轮廓，而后续的线条和曲线命令会将新的坐标点连接到当前轮廓上。

核心构建方法

#include "tgfx/core/Path.h"
#include "tgfx/core/Point.h"

tgfx::Path path;

// 1. moveTo：将画笔移动到起点 (10, 10)，开启新轮廓
path.moveTo(10.0f, 10.0f);

// 2. lineTo：从当前点连一条直线到 (50, 10)
path.lineTo(50.0f, 10.0f);

// 3. quadTo：添加二阶贝塞尔曲线，控制点 (100, 10)，终点 (100, 50)
path.quadTo(100.0f, 10.0f, 100.0f, 50.0f);

// 4. cubicTo：添加三阶贝塞尔曲线，两个控制点，终点 (150, 100)
path.cubicTo(100.0f, 80.0f, 120.0f, 100.0f, 150.0f, 100.0f);

// 5. conicTo：添加圆锥曲线（带有权重 weight），权重为 1 等价于 quadTo
path.conicTo(180.0f, 100.0f, 180.0f, 150.0f, 0.707f);

// 6. close：闭合当前轮廓（从当前点连一条直线回到起点）
path.close();

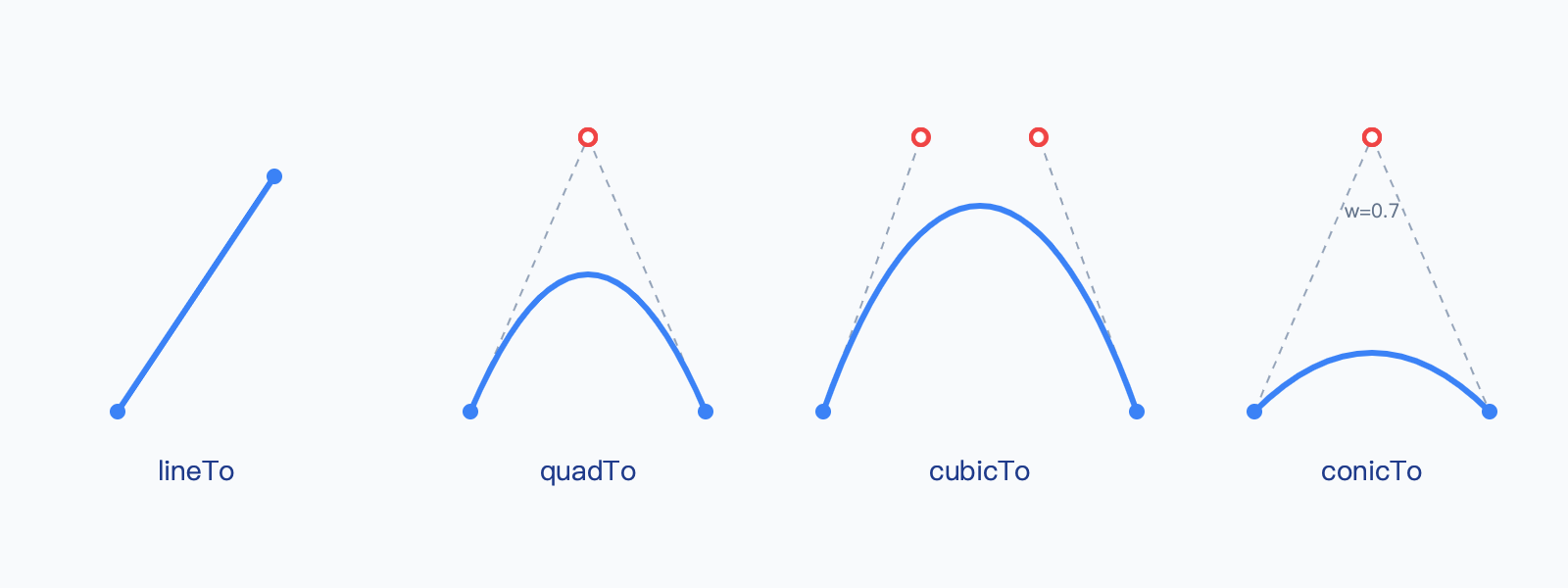

控制点图解

以下是五种路径构建命令的控制点原理图解：

![路径控制点图解](/img/docs-images/Path-Overview/path-verbs-control-points.png)
  • lineTo: 包含 1 个终点。
  • quadTo: 包含 1 个控制点、1 个终点。
  • cubicTo: 包含 2 个控制点、1 个终点。
  • conicTo: 包含 1 个控制点、1 个终点，外加一个 weight（权重参数，weight < 1 为椭圆弧，weight == 1 为抛物线且等价于二次贝塞尔曲线，weight > 1 为双曲线）。

2. 几何体快捷方法 (Geometry Shortcuts)

如果你需要绘制标准的几何图形，Path 提供了一系列 addXXX 快捷方法。

tgfx::Path path;

// 添加矩形 (Rect)
tgfx::Rect rect = tgfx::Rect::MakeXYWH(10, 10, 100, 50);
path.addRect(rect);

// 添加圆角矩形 (RoundRect)
// radiusX 和 radiusY 控制圆角大小
path.addRoundRect(rect, 10.0f, 10.0f);

// 添加椭圆 (Oval)。快捷技巧：传入一个正方形的 Rect 即可生成完美圆形。
path.addOval(rect);

// 添加椭圆弧段 (Arc)
// startAngle 为起始角度（0度在X轴正方向），sweepAngle 为扫过的角度（正数为顺时针）
path.addArc(rect, 0.0f, 90.0f);

// 追加其他路径
tgfx::Path anotherPath;
anotherPath.addRect(tgfx::Rect::MakeWH(50, 50));
path.addPath(anotherPath); // 默认使用 Append 模式将顶点数据追加进来

3. 填充规则 (Fill Rules)

PathFillType 决定了当路径存在自交，或者包含了多个相交的子轮廓时，哪些区域属于“内部”（被填充），哪些区域属于“外部”（被掏空）。

// 默认的填充规则是 Winding
tgfx::PathFillType type = path.getFillType();

// 更改填充规则为 EvenOdd
path.setFillType(tgfx::PathFillType::EvenOdd);

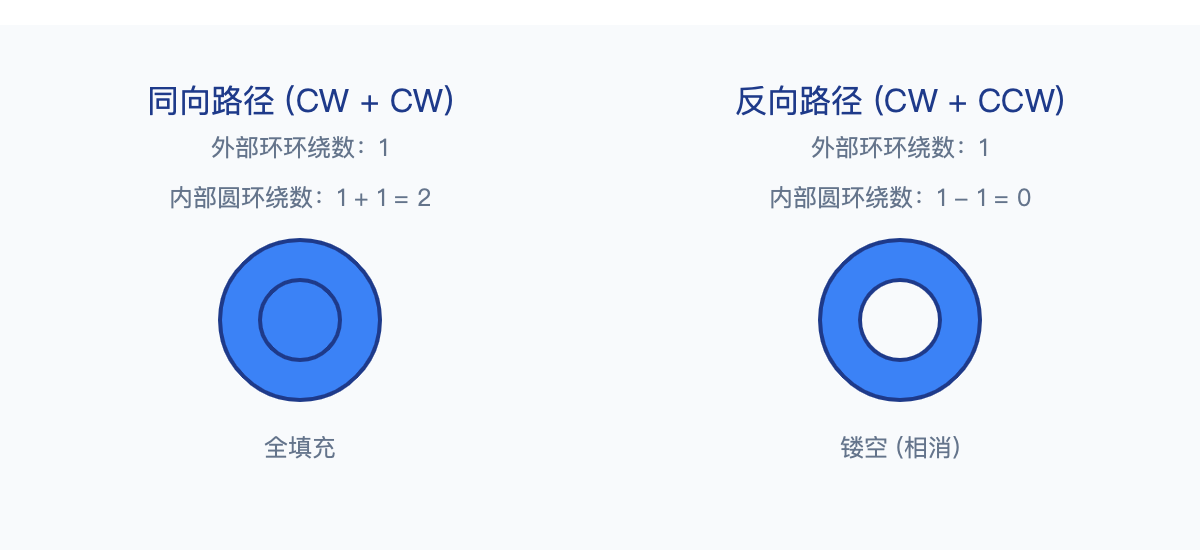

1. Winding (非零环绕规则)

Winding 填充规则效果

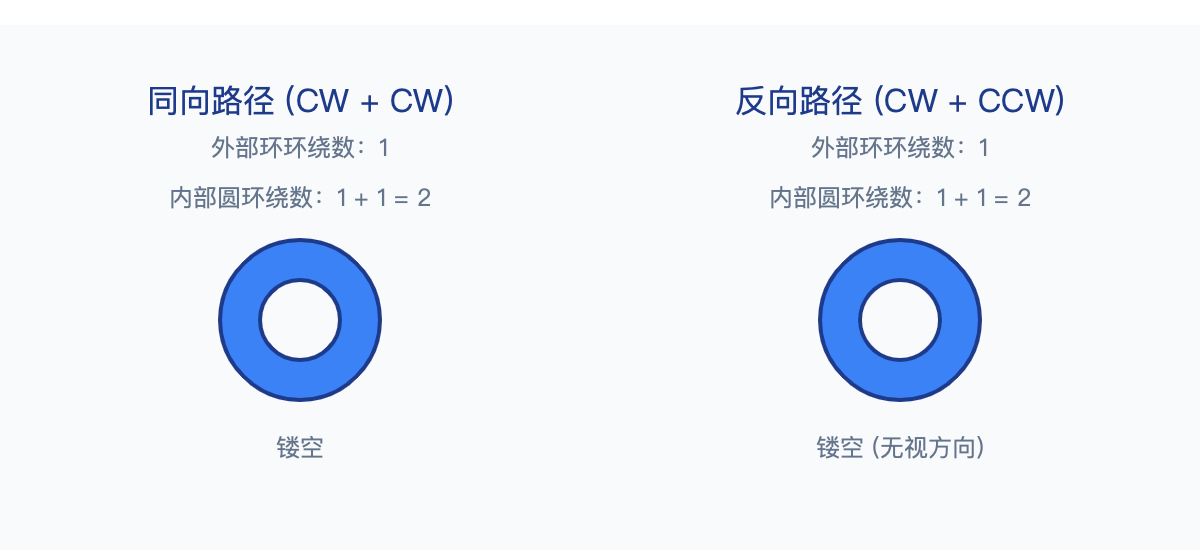

2. EvenOdd (奇偶规则)

EvenOdd 填充规则效果

3. Inverse (反转填充)

Inverse 填充规则效果

  • Winding (非零环绕数规则)：如果画一条从该区域指向无穷远处的射线，顺时针穿过射线加1，逆时针穿过射线减1。如果最终环绕数为非零值，则该区域被填充。
  • EvenOdd (奇偶规则)：如果从该区域指向无穷远处的射线穿过路径的次数为奇数，则该区域被填充。这通常会在路径自交的地方产生“镂空”效果。
  • InverseWinding：Winding 的反转结果（填充外部区域）。
  • InverseEvenOdd：EvenOdd 的反转结果。

4. 路径变换与布尔运算 (Transform & Boolean Operations)

路径变换

通过 transform 方法，可以对路径的所有顶点进行矩阵变换。这会直接改变 Path 内部的数据。

#include "tgfx/core/Matrix.h"

tgfx::Path path;
path.addRect(tgfx::Rect::MakeWH(100, 100));

// 创建一个平移并缩放的矩阵
tgfx::Matrix matrix;
matrix.postTranslate(50.0f, 50.0f);
matrix.postScale(2.0f, 2.0f);

// 对当前路径应用矩阵变换
path.transform(matrix);

// 注意：如果想合并一条经过变换的路径，可以先将源路径 transform，再调用 addPath
tgfx::Path srcPath;
srcPath.addOval(tgfx::Rect::MakeWH(50, 50));
srcPath.transform(matrix);
path.addPath(srcPath, tgfx::PathOp::Append);

布尔运算

addPath 提供了一个强大的可选参数 PathOp，可以对两条路径执行复杂的布尔运算，生成新的联合路径（内部会自动处理多边形切割和交叉点合并）。

![布尔运算效果图](/img/docs-images/Path-Overview/path-boolean-operations.png)
tgfx::Path circlePath;
circlePath.addOval(tgfx::Rect::MakeXYWH(0, 0, 100, 100));

tgfx::Path rectPath;
rectPath.addRect(tgfx::Rect::MakeXYWH(50, 50, 100, 100));

// 1. Union：合并两个图形，去除内部重叠线段
circlePath.addPath(rectPath, tgfx::PathOp::Union);

// 2. Intersect：仅保留两个图形相交的部分
circlePath.addPath(rectPath, tgfx::PathOp::Intersect);

// 3. Difference：从原路径中减去 rectPath 重叠的部分
circlePath.addPath(rectPath, tgfx::PathOp::Difference);

// 4. XOR：保留两图形总面积，但挖去相交的重叠部分
circlePath.addPath(rectPath, tgfx::PathOp::XOR);

5. 路径查询 (Path Queries)

Path 提供了一组状态查询方法，方便快速判定几何体特征，以便进行绘制优化或碰撞检测。

提示：底层几何特征判定机制大揭秘 不同的 isXXX 方法底层的判断机制存在根本差异，了解这点能避免很多隐蔽的 Bug：

  • isRect()：基于顶点拓扑计算。无论是由 addRect 生成，还是手动用 4 条线段闭合拼接的矩形，只要数学上等价就会返回 true。
  • isOval() / isRRect()：基于内部标记位判定。对任意曲线进行椭圆或圆角矩形的等效推断成本过高，所以只有通过 addOval() / addRoundRect() 等专门的快捷 API 构造的路径才会返回 true，手动使用贝塞尔曲线完美拼接出来的也是无法被识别的。
  • isLine()：基于严格的指令树结构。并不是判断所有点是否共线，而是检查整个路径是否仅仅包含一个 moveTo 加一个 lineTo。就算你用三段共线的 lineTo 拼出一条线段，这里也会返回 false。
tgfx::Path path;

// 1. 获取包围盒：返回能包围路径所有控制点的最小矩形，常用于快速相交测试（视口剔除等）
tgfx::Rect bounds = path.getBounds();

// 2. 几何特征判定
bool isLine = path.isLine();      // 是否刚好只有一条连续的线段（仅含 1 个 moveTo 和 1 个 lineTo）
bool isRect = path.isRect();      // 是否等价于一个矩形（拓扑推断）
bool isOval = path.isOval();      // 是否是一个椭圆或圆（标记位推断）
bool isRRect = path.isRRect();    // 是否是一个圆角矩形（标记位推断）

// 3. 状态查询
bool empty = path.isEmpty();      // 路径内是否包含任何有效顶点

// 4. 点/矩形包含测试：判定给定的坐标是否落在路径所形成的填充区域内（支持复杂的 Winding/EvenOdd 计算）
bool containsPoint = path.contains(50.0f, 50.0f);
bool containsRect  = path.contains(tgfx::Rect::MakeXYWH(10, 10, 5, 5));
