自定义 Shader（RuntimeEffect）

TGFX 的内置滤镜（Blur、DropShadow 等）覆盖了大部分常见场景，但当需要实现自定义效果时，就需要直接编写 GPU Shader。RuntimeEffect 正是为此而生——通过平台原生着色语言编写自定义后处理逻辑，并以 ImageFilter 的形式无缝接入 TGFX 的渲染管线。

与 Skia SkRuntimeEffect 的区别

Skia 提供了 SkRuntimeEffect，开发者使用 SkSL（Skia 的跨平台着色语言）编写 Shader，再由 Skia 内部将 SkSL 交叉编译为各后端的原生着色语言。这种方案一次编写即可跨后端运行，但也引入了一层额外的编译抽象。

TGFX 选择了不同的路线：RuntimeEffect 直接使用当前 GPU 后端的原生着色语言——在 OpenGL/OpenGL ES 上写 GLSL，在 Metal 上写 MSL。这意味着：

零翻译开销：Shader 代码直接被 GPU 驱动编译，不经过中间语言转换
完整的语言能力：可以使用原生语言的全部特性，不受跨编译子集的限制
更好的调试体验：GPU 报告的编译错误直接对应实际编写的代码，无需在 SkSL 和目标语言之间推测映射关系
需要按后端适配：如果应用需要同时支持 OpenGL 和 Metal，需要分别编写两套 Shader 代码

核心概念

RuntimeEffect 的设计围绕三个核心类展开：

RuntimeEffect：抽象基类，需要继承并实现 onDraw() 方法。在 onDraw() 中可完全控制 GPU 渲染管线——创建 Shader、组装顶点数据、绑定纹理、发起绘制调用
CommandEncoder：GPU 命令编码器，由 TGFX 在调用 onDraw() 时传入。通过它可以获取 GPU 对象、开启 RenderPass、执行纹理拷贝等 GPU 操作
ImageFilter::Runtime()：将 RuntimeEffect 包装为标准的 ImageFilter，使其可以通过 image->makeWithFilter() 或 Paint::setImageFilter() 接入 TGFX 的常规渲染流程

它们的协作流程如下：

继承 RuntimeEffect，实现 onDraw()
        │
        ▼
ImageFilter::Runtime(effect)  ──→  得到 ImageFilter
        │
        ▼
image->makeWithFilter(filter)  ──→  应用滤镜
        │
        ▼
canvas->drawImage(image) + context->flushAndSubmit()
        │
        ▼
TGFX 内部调用 effect->onDraw(encoder, inputTextures, outputTexture, offset)
        │
        ▼
自定义 Shader 代码在 GPU 上执行，结果写入 outputTexture

实现自定义 RuntimeEffect

继承 RuntimeEffect 并实现 onDraw() 方法。以下是一个透视变换效果的核心结构（简化自 TGFX 测试用例中的 CornerPinEffect）：

class MyEffect : public RuntimeEffect {
 public:
  // 如果效果需要额外的输入图像，通过基类构造函数传入
  explicit MyEffect(const std::vector<std::shared_ptr<Image>>& extraInputs = {})
      : RuntimeEffect(extraInputs) {}

  // 可选：自定义滤镜边界计算
  // 默认实现直接返回 srcRect（输出与输入同尺寸）
  // 如果效果会改变图像尺寸（如扭曲、阴影扩展），需要重写此方法
  Rect filterBounds(const Rect& srcRect, MapDirection direction) const override {
    if (direction == MapDirection::Reverse) {
      // 反向映射：返回生成输出所需的输入区域
      return Rect::MakeLTRB(-largeValue, -largeValue, largeValue, largeValue);
    }
    // 正向映射：返回输入经滤镜处理后的输出区域
    return computeOutputBounds(srcRect);
  }

  // 核心：实现 GPU 渲染逻辑
  bool onDraw(CommandEncoder* encoder,
              const std::vector<std::shared_ptr<Texture>>& inputTextures,
              std::shared_ptr<Texture> outputTexture,
              const Point& offset) const override {
    // 1. 从 encoder 获取 GPU 对象
    auto gpu = encoder->gpu();

    // 2. 创建 Shader 和渲染管线（建议缓存以避免重复编译）
    auto pipeline = createPipeline(gpu);

    // 3. 开启 RenderPass
    RenderPassDescriptor desc(outputTexture, LoadAction::Clear,
                              StoreAction::Store, PMColor::Transparent());
    auto renderPass = encoder->beginRenderPass(desc);

    // 4. 绑定管线、顶点数据、纹理、采样器
    renderPass->setPipeline(pipeline);
    renderPass->setVertexBuffer(0, vertexBuffer);
    renderPass->setTexture(0, inputTextures[0], sampler);

    // 5. 发起绘制
    renderPass->draw(PrimitiveType::TriangleStrip, 4);
    renderPass->end();
    return true;
  }
};

onDraw() 参数说明：

参数	说明
`encoder`	GPU 命令编码器，通过 `encoder->gpu()` 获取 GPU 对象，通过 `encoder->beginRenderPass()` 开启渲染通道
`inputTextures`	输入纹理数组。`inputTextures[0]` 是源图像（即 ImageFilter 的输入），`inputTextures[1...n]` 对应构造时传入的 `extraInputs`
`outputTexture`	输出纹理，Shader 渲染结果写入此纹理
`offset`	坐标偏移量，用于将源图像坐标映射到输出纹理坐标

创建渲染管线

在 onDraw() 中，需要通过 GPU 对象手动创建渲染管线。典型流程如下：

std::shared_ptr<RenderPipeline> createPipeline(GPU* gpu) const {
  // 1. 编写 Shader 代码（这里以 GLSL 为例）
  static constexpr char VERTEX_SHADER[] = R"(
    in vec2 aPosition;
    in vec2 aTextureCoord;
    out vec2 vTexCoord;
    void main() {
      gl_Position = vec4(aPosition, 0, 1);
      vTexCoord = aTextureCoord;
    }
  )";

  static constexpr char FRAGMENT_SHADER[] = R"(
    precision mediump float;
    in vec2 vTexCoord;
    uniform sampler2D sTexture;
    out vec4 tgfx_FragColor;
    void main() {
      vec4 color = texture(sTexture, vTexCoord);
      // 在此实现自定义效果，例如反色：
      tgfx_FragColor = vec4(1.0 - color.rgb, color.a);
    }
  )";

  // 2. 根据 GPU 后端选择 GLSL 版本头
  auto info = gpu->info();
  bool isDesktop = info->version.find("OpenGL ES") == std::string::npos;
  std::string header = isDesktop ? "#version 150\n\n" : "#version 300 es\n\n";

  // 3. 编译 Shader Module
  ShaderModuleDescriptor vertexModule = {};
  vertexModule.code = header + VERTEX_SHADER;
  vertexModule.stage = ShaderStage::Vertex;
  auto vertexShader = gpu->createShaderModule(vertexModule);

  ShaderModuleDescriptor fragmentModule = {};
  fragmentModule.code = header + FRAGMENT_SHADER;
  fragmentModule.stage = ShaderStage::Fragment;
  auto fragmentShader = gpu->createShaderModule(fragmentModule);

  // 4. 配置管线描述符
  RenderPipelineDescriptor descriptor = {};
  VertexBufferLayout vertexLayout(
      {{"aPosition", VertexFormat::Float2},
       {"aTextureCoord", VertexFormat::Float2}});
  descriptor.vertex.bufferLayouts = {vertexLayout};
  descriptor.vertex.module = vertexShader;
  descriptor.fragment.module = fragmentShader;
  descriptor.fragment.colorAttachments.push_back({});

  // 5. 声明纹理采样器绑定
  BindingEntry textureBinding = {"sTexture", 0};
  descriptor.layout.textureSamplers.push_back(textureBinding);

  return gpu->createRenderPipeline(descriptor);
}

性能提示：渲染管线的创建涉及 Shader 编译和链接，开销较大。建议在首次使用时创建并缓存管线对象，后续调用直接复用。

多纹理输入

某些效果需要多张图像参与运算，例如图像混合、纹理置换（Displacement Map）等。RuntimeEffect 通过构造函数的 extraInputs 参数支持传入额外的输入图像：

// 加载额外的输入图像（例如一张置换贴图）
auto displacementMap = Image::MakeFromFile("displacement.png");

// 将 extraInputs 传给 RuntimeEffect 构造函数
auto effect = std::make_shared<DisplacementEffect>(
    std::vector<std::shared_ptr<Image>>{displacementMap});

// 在 onDraw() 中，inputTextures 的排列顺序为：
//   inputTextures[0] = 源图像（ImageFilter 的输入）
//   inputTextures[1] = displacementMap

在 onDraw() 的 Fragment Shader 中，可以声明多个 sampler2D 来分别采样这些纹理。

作为 ImageFilter 使用

创建好 RuntimeEffect 后，使用 ImageFilter::Runtime() 将其包装为标准 ImageFilter，之后就可以像使用内置滤镜一样使用它：

// 创建自定义效果
auto effect = std::make_shared<MyEffect>();

// 包装为 ImageFilter
auto filter = ImageFilter::Runtime(std::move(effect));

// 方式 1：通过 Image 应用
auto filteredImage = image->makeWithFilter(std::move(filter));
canvas->drawImage(filteredImage, 0, 0);

// 方式 2：与其他滤镜组合
auto blurFilter = ImageFilter::Blur(5, 5);
auto composedFilter = ImageFilter::Compose(filter, blurFilter);
auto result = image->makeWithFilter(std::move(composedFilter));

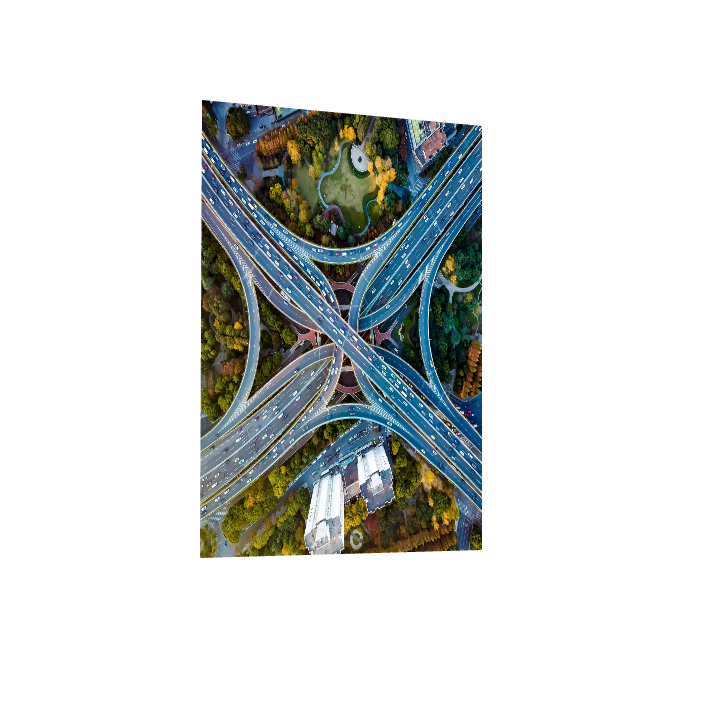

以下是组合两个 CornerPinEffect（自定义 RuntimeEffect）实现图像透视变换的渲染结果：

CornerPinEffect 透视变换效果 — 两个 RuntimeEffect 组合应用

该效果将原始图像先经过恒等变换（保持原样），再经过 CornerPinEffect 映射到指定四角，产生透视投影效果。完整实现参见 TGFX 测试用例 CornerPinEffect.cpp。

MSAA 抗锯齿

如果自定义效果涉及几何变形（如透视变换），边缘可能会出现锯齿。可以通过在管线描述符中设置多重采样来启用 MSAA 抗锯齿：

// 创建多重采样纹理作为渲染目标
TextureDescriptor textureDesc(width, height, format, false,
                              4,  // sampleCount = 4
                              TextureUsage::RENDER_ATTACHMENT);
auto msaaTexture = gpu->createTexture(textureDesc);

// 渲染到 MSAA 纹理，并 resolve 到最终输出纹理
RenderPassDescriptor renderPassDesc(msaaTexture, LoadAction::Clear,
                                    StoreAction::Store, PMColor::Transparent(),
                                    outputTexture);  // resolveTexture

// 同时在管线描述符中设置采样数
descriptor.multisample.count = 4;

注意事项

Shader 语言按后端选择：OpenGL / OpenGL ES 后端使用 GLSL（桌面端 #version 150，移动端 #version 300 es），Metal 后端使用 MSL。如果应用需要支持多个后端，需要分别编写并在运行时根据 gpu->info()->version 选择
缓存渲染管线：gpu->createRenderPipeline() 涉及 Shader 编译和链接，频繁创建会严重影响性能。务必缓存管线对象并在后续帧中复用
Fragment Shader 输出变量：在 GLSL 中，输出颜色变量应命名为 tgfx_FragColor，这是 TGFX 的约定
颜色空间处理：当源图像和额外输入图像的颜色空间不一致时，TGFX 会自动将所有输入纹理转换到统一的颜色空间后再传入 onDraw()，无需手动处理颜色空间转换
filterBounds() 的重要性：如果自定义效果会改变图像尺寸（例如添加发光、扩展阴影），必须正确重写 filterBounds() 方法，否则输出可能被裁切
